Комплексная очистка воды для газовой водогрейной котельной

ООО «Тепловые сети Балашихи»

Исходные данные:

• Объекты коммунального назначения 30 микрорайона по адресу: Московская область, г. Балашиха, Балашихинское шоссе 4 (территория войсковой части 13815);
• Номинальный расход воды при подпитке сетей 1-ая система: 12,5 м³/час; 2-ая система: 25 м³/час;
• Номинальный расход воды при заливке сетей 1-ая система: 25 м³/час; 2-ая система: 50 м³/час;
• Суточный расход воды при подпитке сетей 1-ая система: 300 м³/сутки; 2-ая система: 600 м³/сутки;
• Суточный расход воды при заливке сетей 1-ая система: 600 м³/сутки; 2-ая система: 1 200 м³/сутки;
• Источник водоснабжения – гор. водопровод (г. Балашиха);
• Назначение – подготовка воды для подпитки/заливки тепловых сетей;
• Режим работы: непрерывный при подпитке сетей; периодический при заливке сетей;
• Материал труб обвязки:ПВХ;
• Подача воды на первую систему очистки воды ХВС осуществляется с расходом до 25 м³/час при напоре не менее 45 м и не более 60 м, на вторую систему – до 50 м³/час при напоре не менее 45 м и не более 60 м

Параметры исходной воды Заказчика:

Наименование	Исходная вода*	Параметры воды на выходе из систем водоподготовки, не более
Мутность, мг/л	0,07	Не нормируется
pH (отн. единиц)	7,45	6-9
Общая жесткость (мг-экв./литр)	до 7	0,02
Общее Fe (мг/литр)	до 1	0,3

Принципиальная схема очистки воды:

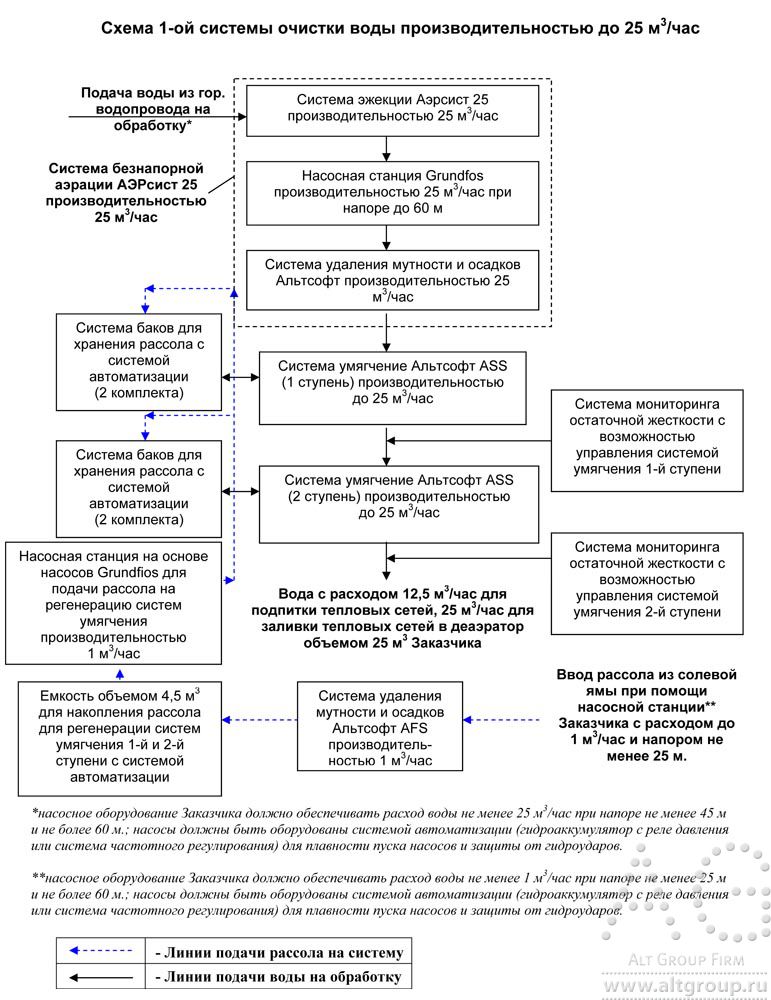

Схема 1-ой системы очистки воды производительностью до 25 м³/час

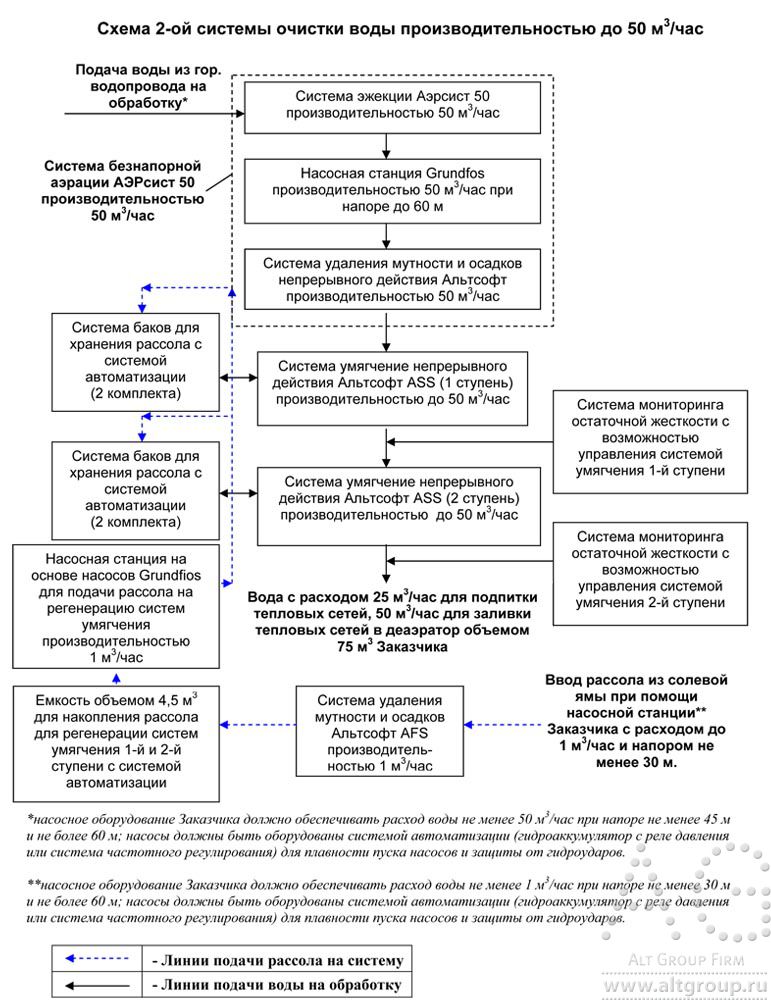

Схема 2-ой системы очистки воды производительностью до 50 м3/час

Требования к системе очистки воды следующие:

— снижение содержания железа;
— умягчение до величины жесткости 0,02 мг-экв./л;

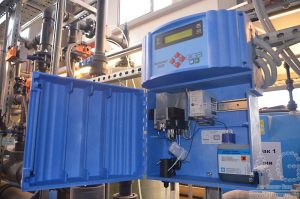

— автоматический контроль жесткости после каждой ступени умягчения;
— удаленный контроль с возможностью дистанционного изменения установок и параметров работы фильтров системы водоподготовки по протоколу связи Modbus RTU.

Комплексная очистка воды для газовой водогрейной котельной

Параметры исходной воды Заказчика:

Принципиальная схема очистки воды:

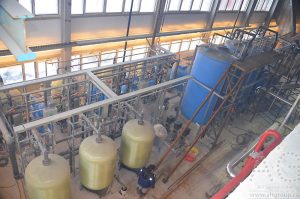

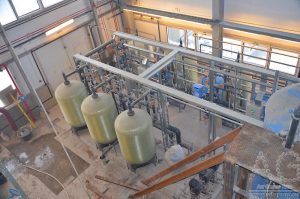

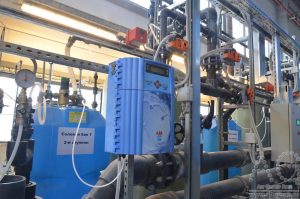

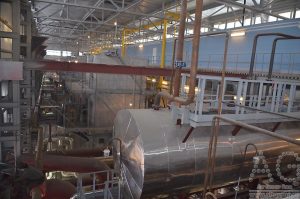

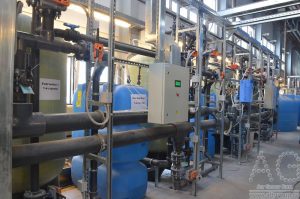

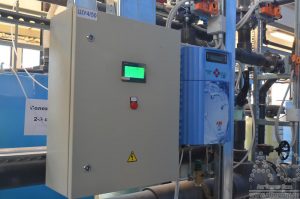

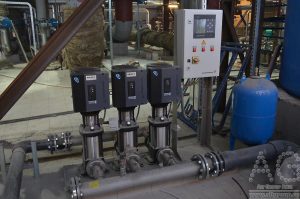

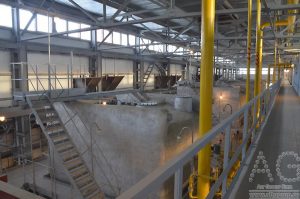

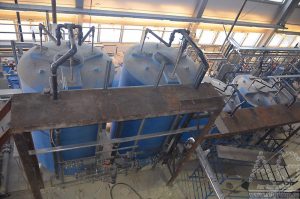

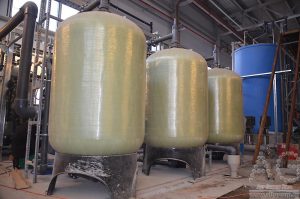

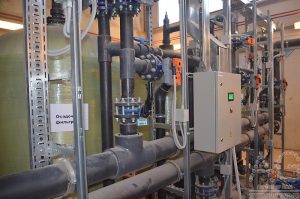

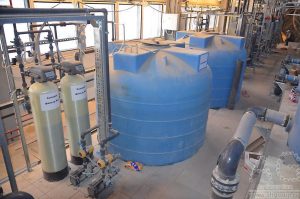

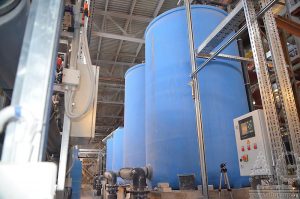

Фотографии с объекта:
