Комплексная система водоподготовки для линии розлива воды ООО ТФ «ЛИДЕР»

Система водоподготовки для технологических нужд
Московская обл., пос. Малаховка

Крупнейший завод, производитель безалкогольных и сокосодержащих напитков в пос. Малаховка.
Производительность системы: 130 м3/час (3120 м3/сутки)
Источник водоснабжения: Скважины
Назначение: для технологических нужд
Производительность:
1-я ветка (номинальная ): 50 куб.м/час
2-я ветка (номинальная ): 80 куб.м/час
Режим работы: непрерывный

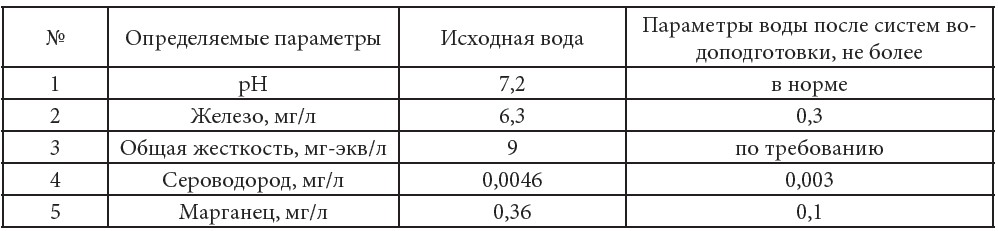

Результаты анализа воды, представленной заказчиком:

Требования к системам очистки воды следующие:
— грубая очистка;
— снижение цветности, содержания железа,марганца, сероводорода;
— умягчение воды
— улучшение органолептических свойств воды;
— тонкая очистка;
— обеззараживание.

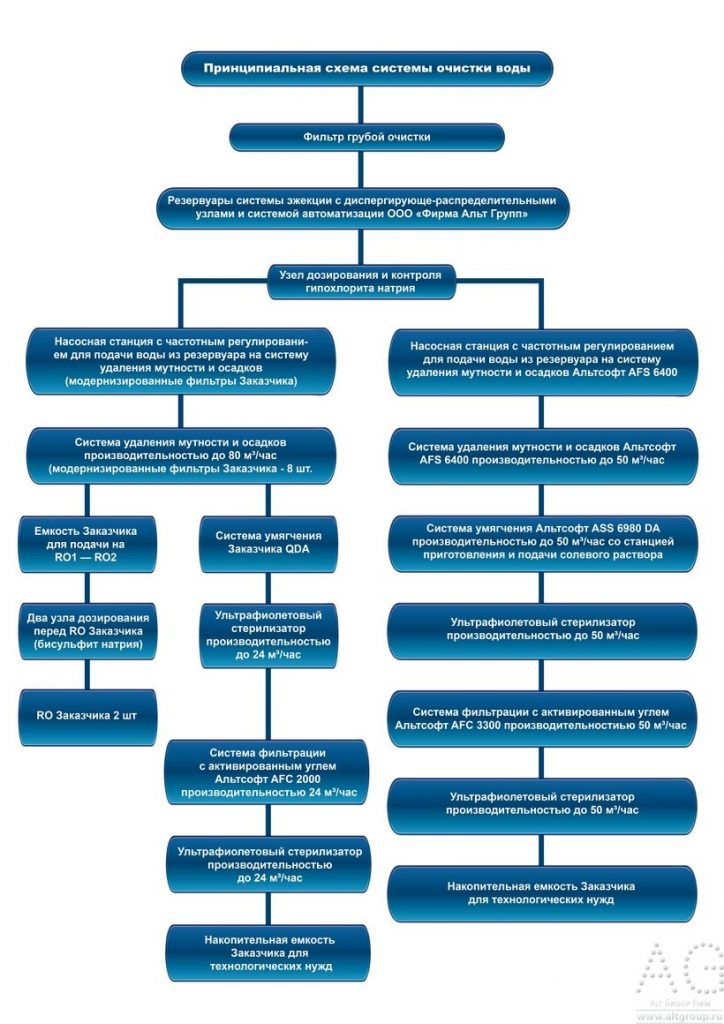

Принципиальная схема очистки воды:

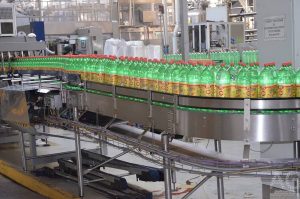

ООО ТФ «Лидер» - крупнейший завод, производитель безалкогольных и сокосодержащих напитков в пос. Малаховка.

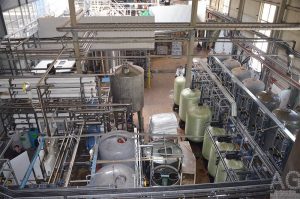

Виды установленной системы водоподготовки:

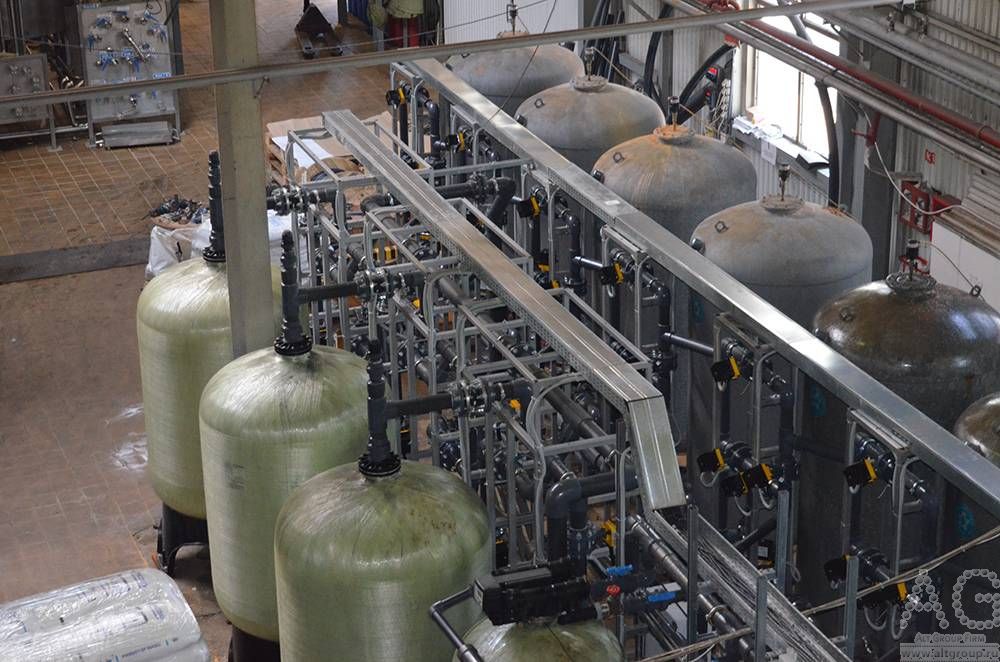

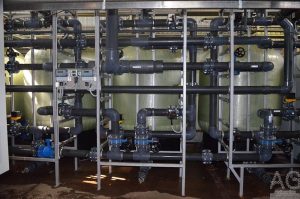

На первом фото установлены угольные фильтры производства ООО «Фирма Альт Групп» — слева, и проведена автоматизация осадочных фильтров Заказчика(справа). На втором фото расположение обратное.Фильтры Заказчика включены в общую систему автоматизации . Трубная обвязка выполнена на рамах.

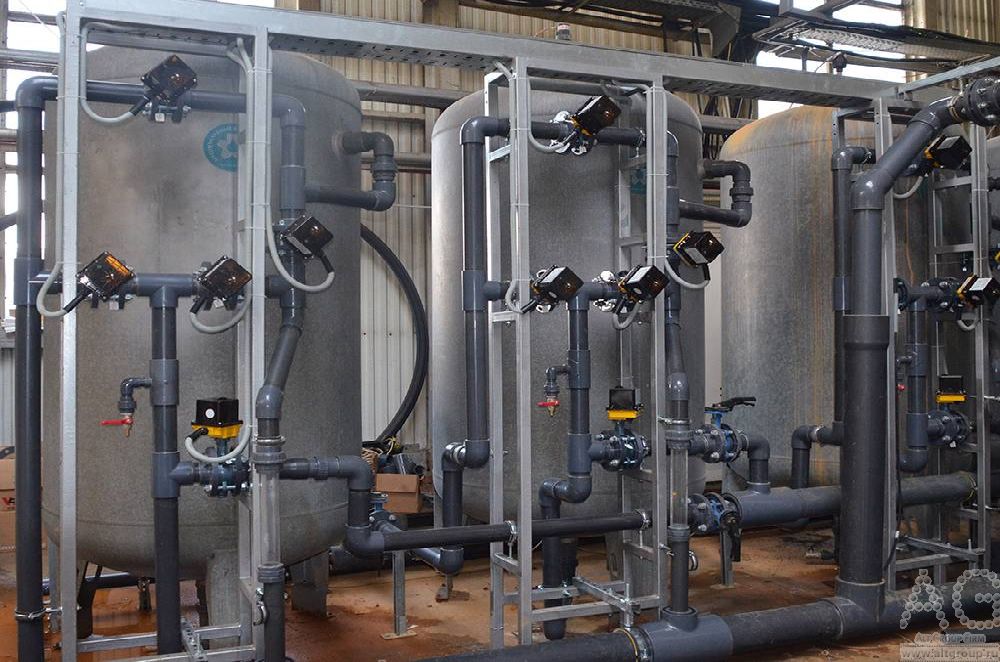

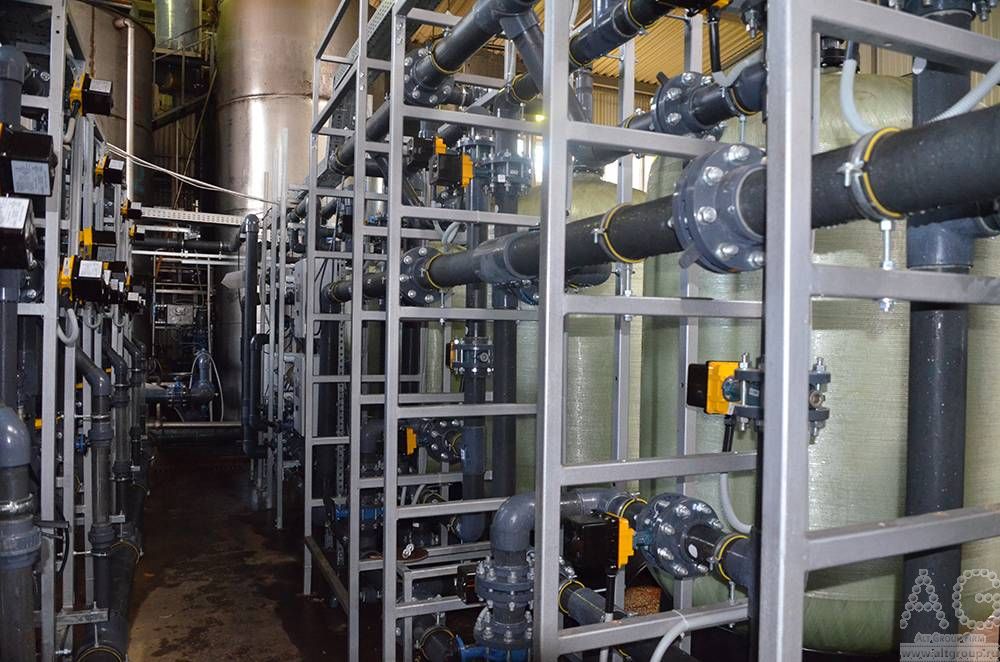

На фото слева изображены осадочные фильтры Заказчика с новой обвязкой и системой автоматизации работы фильтров. В качестве системы автоматизации работы фильтров используются автоматические задвижки с электроприводом. Обвязка и система автоматизации выполнены силами ООО «Фирма Альт Групп».

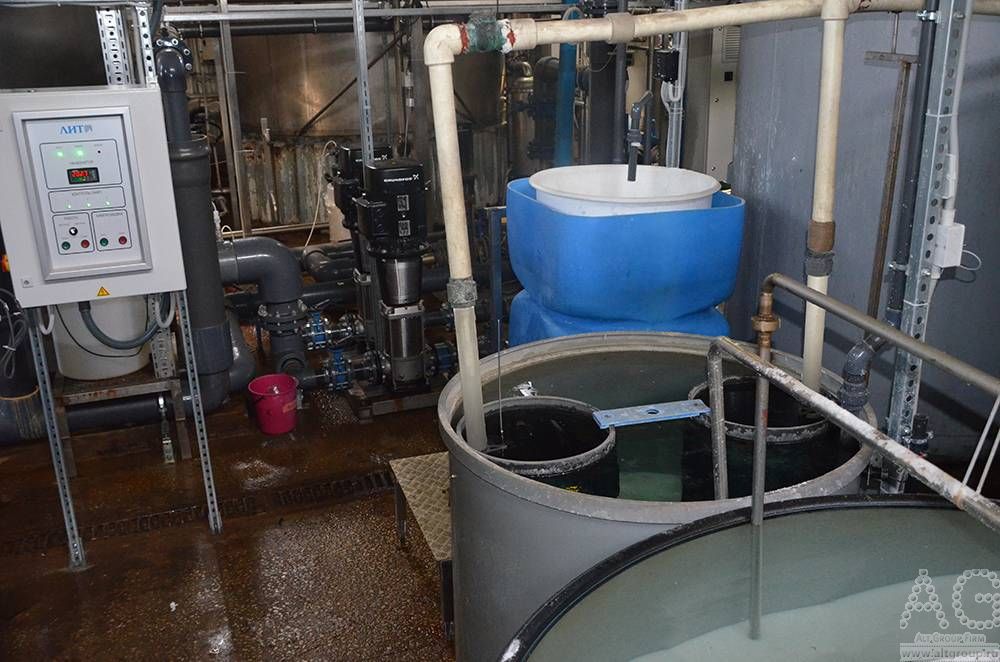

На фото справа изображена станция солерастворения Заказчика, модернизированная специалистами ООО «Фирма Альт Групп». Станция солерастворения позволяет использовать для регенерации фильтров умягчителей соль грубого помола, которая стоит значительно дешевле таблетированной соли. Также на фото справа изображен блок управления ультрафиолетовым стерилизатором производства ООО «ЛИТ».

На фото — система аэрации производства ООО «Фирма Альт Групп» — выполненная на базе существующих емкостей Заказчика.

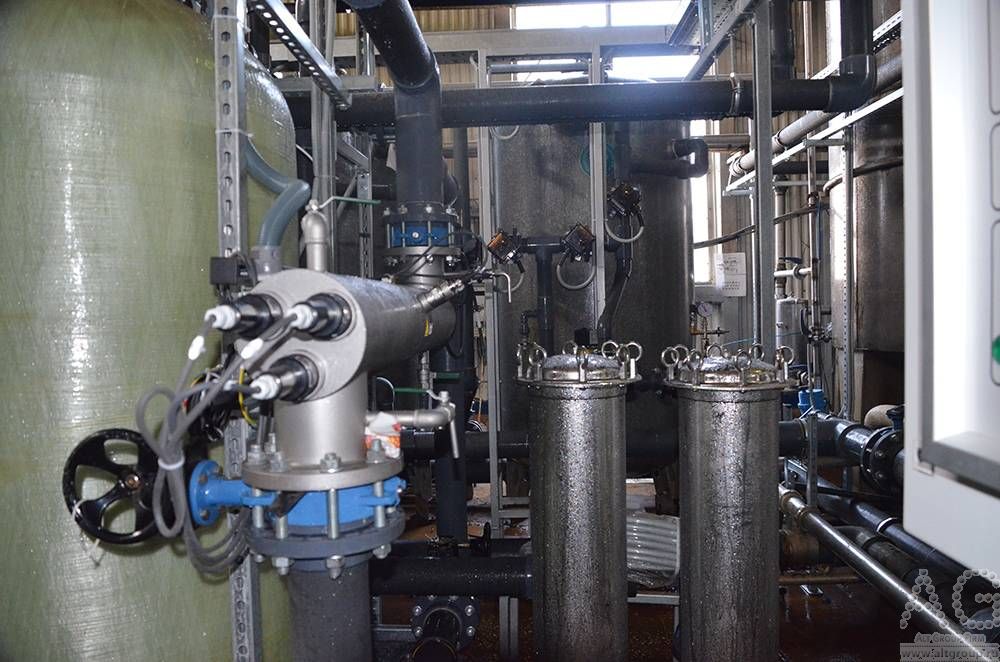

Установка ультрафиолетового обеззараживания ООО «ЛИТ». Основная задача узла — предотвращение микробиологического загрязнения фильтрующей загрузки и воды поступающей потребителю.

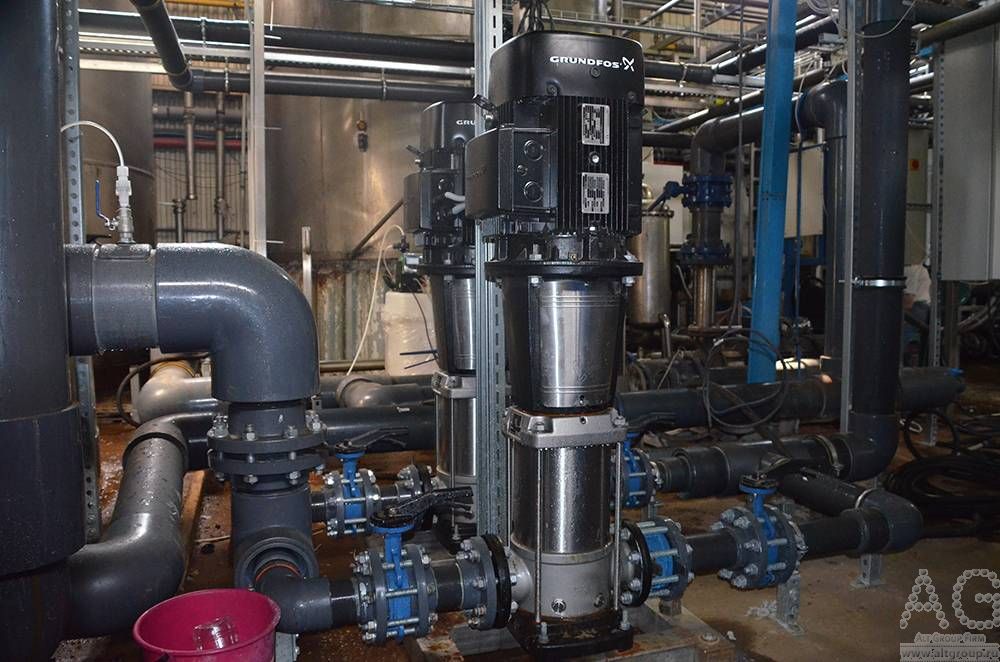

Насосная группа подачи воды (2х50 м3./ч.) из аэрационных емкостей в систему водоочистки первой ветки. Состоит из насосов фирмы «Grundfos” с частотным преобразователем.
Главное предназначение частотного преобразователя – это преобразование переменного тока (напряжения) одной частоты в переменный ток (напряжение) другой частоты. Данная характеристика позволяет преобразователю частоты регулировать работу электродвигателя, а также обеспечивать плавный пуск и полную электронную защиту. Таким образом, применение преобразователя частоты для электродвигателя позволяет качественно управлять работой и значительно продлевать ресурс его работы с одновременной экономией электроэнергии.

Применение частотного преобразователя оптимизирует функционирование механизмов и обеспечивает их работу с необходимой скоростью. Внедрение и использование на предприятиях высоковольтного преобразователя частоты имеет еще одно неоспоримое преимущество – это экономия топливно-энергетических ресурсов.
Современный частотный преобразователь сочетает в себе необходимые для такого устройства качества, как высокий технический уровень, надежность при эксплуатации и относительно невысокую цену.
Частотный преобразователь является необходимым элементом электропривода для регулирования его параметров работы. Широкий диапазон мощностей преобразователей частоты и различные модификации систем управления позволяют подобрать оптимальное решение для любой задачи управления.

Основные преимущества частотного преобразователя:
— плавный пуск и остановка электропривода без механических и электрических перегрузок;
— поддержание требуемой скорости вращения с высокой точностью;
— широкий диапазон управления скоростью вращения;
— непосредственное управление моментом на валу двигателя;
— возможность дистанционного управления;
— простота сопряжения с внешним контроллером;
— идеальная возможность интегрирования привода в АСУ ТП.
Эффект от внедрения частотных преобразователей:
— повышение ресурса оборудования за счет ограничения пусковых токов и исключения механических, гидравлических и электродинамических нагрузок;
-экономия энергоресурсов, выраженная в исключении непроизводительного потребления электроэнергии и сокращении ее общего расхода до 50%.
— снижение себестоимости продукта деятельности предприятия за счет эффективных ресурсо- и энергосберегающих технологий;
снижение вероятности возникновения аварийных ситуаций и, как следствие, влияния производственной деятельности на экологическую обстановку и окружающую среду
